Контакт – самое уязвимое место в электрической цепи. Для безопасной эксплуатации необходима его качественная изоляция. Помимо изоленты в последнее время все чаще стали использовать термоусадочные трубки.
Удобство использования данного вида утеплителя связано с его способностью уменьшаться в диаметре под воздействием высоких температур. При этом он сохраняет свою целостность.
Но стоит помнить, что открытое пламя может привести к перегреву материала, после чего трубка потеряет эластичность и при длительном воздействии образуются пузырьки.
ВКонтакте Facebook Twitter Google+ Контент Minecraft:

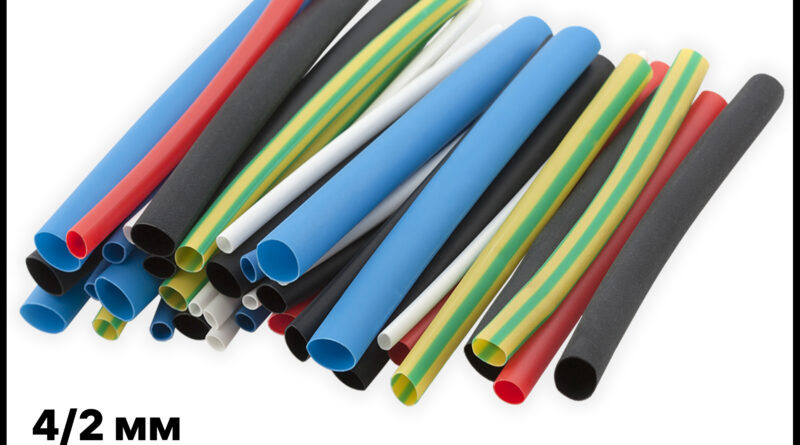

Термоусадочная трубка для проводов
Технические параметры и характеристики
Производители предлагают множество таких термоусадочных изделий. Купить термоусадочную трубку можно в специализированных магазинах. Чтобы разобраться в этом виде продукции, необходимо рассмотреть, какими характеристиками она обладает.
Основной параметр – коэффициент усадки. Толщина и диаметр начинают уменьшаться при воздействии температур, не превышающих 130°С. Коэффициенты, установленные производителем: 2:1, а то и 6:1; Соотношение труб с клеевым слоем составляет от 2,8:1 до 4:1.
Устойчивость к агрессивным средам:
- термостойкость;
- Устойчив к маслу и бензину;
- химическая стойкость;
- Устойчив к ультрафиолету (светостабилен).
Наличие клеевого слоя придает изолированному кабельному соединению дополнительную герметичность и устойчивость к коррозии. Клей термоплавкий и наносится изнутри. Особенности термоусадочной трубки с клеевым слоем:
- При нагревании клей заполнит все щели и не позволит влаге проникнуть внутрь.
- Клей равномерно распределяется по всей длине утепляемого участка, а затем затвердевает. Разобрать такое соединение невозможно. Этот метод используется для герметизации кабелей, которые должны быть проложены под землей.
- Трубы большого диаметра можно использовать в качестве защитного покрытия для деревянных и металлических изделий, установленных на открытом воздухе. Этот метод более совершенен, чем гидроизоляция асфальта.
- Материалы изготовления. Для производства мы используем:
- Поливинилхлорид (ПВХ);
- полиолефин;
- эластомер;
- фторопласт
- Цветной дизайн. Основной цвет по-прежнему черный. Есть еще желтые, красные, зеленые, белые и даже прозрачные. Прозрачная термоусадочная трубка позволяет контролировать швы, чтобы они были хорошо видны.
- диэлектрическое сопротивление не менее 20кВ/мм.
- Относительное удлинение составляет 200% при минимальном коэффициенте усадки 2:1. Предел прочности составляет 9,8 МПа, что соответствует 1 кгс/мм2.
- Водопоглощение выше 0,2% недопустимо.
- Среди двух термоусадочных трубок одинакового размера выберите ту, у которой больший коэффициент усадки и внутренний диаметр.
Читайте также статью: Как вырастить сельдерей через рассаду
Может быть, всем будет полезно понять, что такое индуктор.
Достоинства
Преимущества изолированных проводов под напряжением заключаются в следующем:
- Плотная посадка гарантирует, что он останется на месте и не сместится под механическими нагрузками.
- Легко установить.
- После термического воздействия плотность материала увеличивается. В результате жесткость увеличивается.
- Более длительный срок службы по сравнению с изолентой.
Недостатки
Если говорить о недостатках, то можно выделить два. Во-первых, его нельзя использовать повторно. Технология изоляции такова, что снять ее можно только после полного разрушения. Второе — стоимость. По сравнению с другими изоляционными материалами термоусадочная трубка стоит гораздо дороже.
Размеры

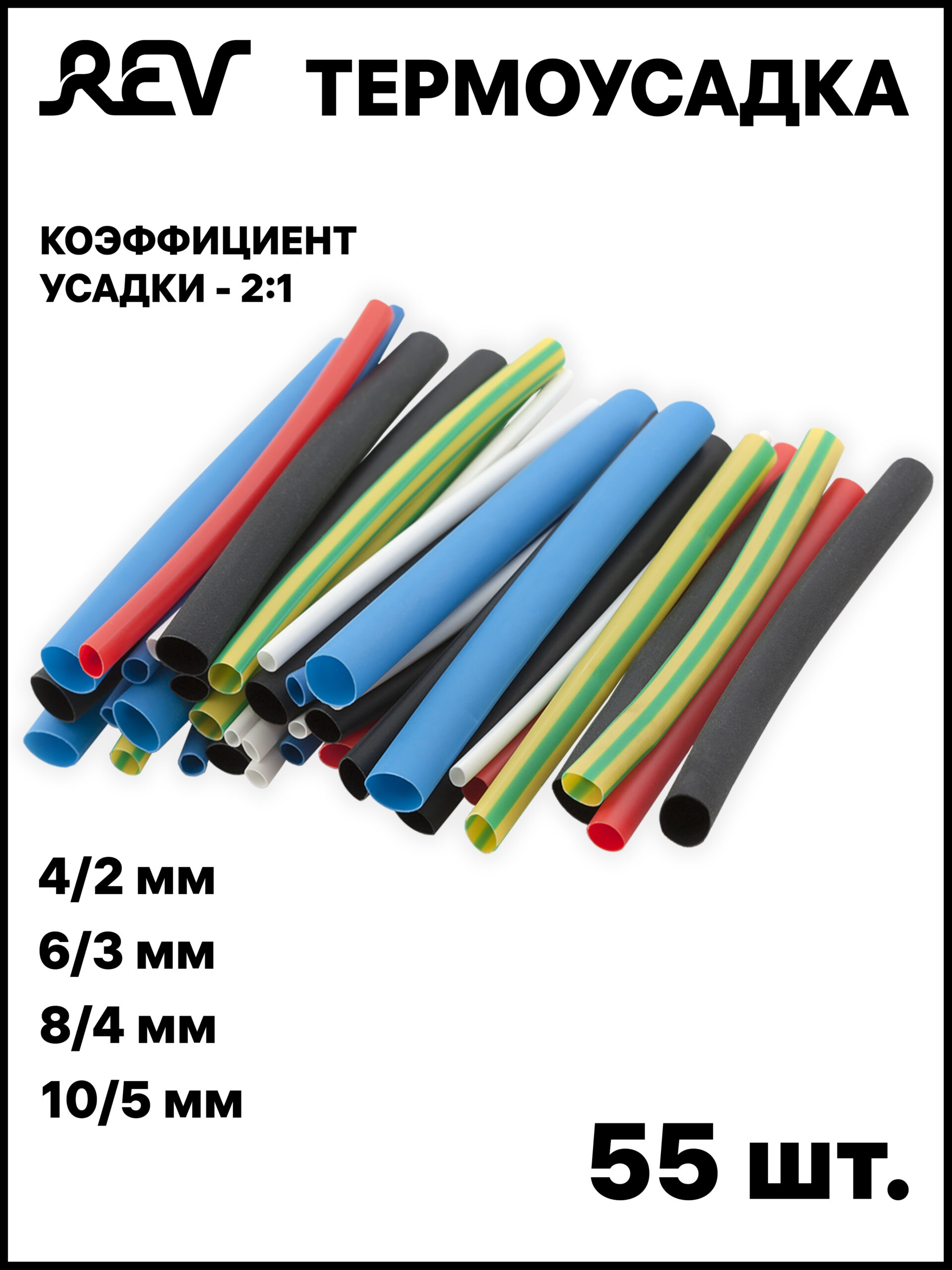

Термоусадочные трубки доступны для размеров проводов и имеют две маркировки. Первый указывает на два параметра: начальный внутренний диаметр и диаметр после обрушения. Значения представлены в дробной форме. Например, 8 мм/4 мм или 8/4.
Во втором случае отображаются начальный внутренний диаметр и коэффициент усадки, что позволяет рассчитать окончательный диаметр. Например, 8/2:1.
Отечественные и азиатские производители выпускают продукцию с шагом диаметров 0,5 или 1 мм. Европейские и американские производители используют дюймовые системы определения размеров. При переводе в метрическую систему размеры трубок составляют шаг 1,6 и 4,8 мм .
обычно трубы поставляются в бухтах длиной до 100 м. Для облегчения работы их режут по метрам. В магазинах можно купить пакеты длиной 10 см .
Форма выпуска
Видео: Отличие термоусадки с клеем от обычной
По форме различают два типа термоусадки. Он круглый и плоский (овальный). К круглым трубкам относятся толстостенные трубки или трубки с клеевыми слоями, а к овальным — тонкостенные трубки или трубки большого диаметра.
Область использования
Хотя основной целью термоусадки является изоляция проводов, она используется и в других ситуациях. Несъемный, защищает от влаги, грязи, коррозии и механических повреждений. Придает прочность проводке на изгибах, предотвращает ее деформацию, восстанавливает изоляцию и соединяет несколько проводов в жгуты.
Используя разные цвета, вы можете легко обозначить сердцевину. Красный — положительный полюс, черный — отрицательный полюс, а зеленый — провод заземления.
Термостойкая термоусадочная трубка выдерживает температуру до 135°С и применяется в автомобильной промышленности вблизи двигателей. Или изолировать контакт с корпусом при подключении магнитолы, стереосистемы или сигнализации.
Для того чтобы жильный провод разветвлялся в одном направлении, необходима качественная изоляция. Для чего нужны три трубки? Сначала разместите его на подводящем проводнике, затем на кабеле подачи напряжения. После термоусадки швы выглядят как брюки.
Как производить работы
- Выберите трубку, подходящую по размеру кабеля.
- Отрежьте до нужной длины, чтобы при втягивании область контакта не была обнажена.
- Края среза не должны иметь заусенцев или повреждений. Это может привести к ухудшению изоляционных свойств кабеля.
- Поместите отрезанную часть на кабель.
- Контакт подключен.
- Затем поместите заготовку в середину стыка.
- Строительные фены выделяют тепло.
- Трубка нагревается равномерно от центра к краям, чтобы под ней не задерживался воздух.
Цена
Точную цену такого продукта назвать сложно. Это зависит от используемого материала, производителя, размеров и наличия клеевого слоя.
Самой дешевой считается термоусадочная трубка с меньшим коэффициентом и толщиной стенки. Поэтому самыми дорогими являются толстостенные изделия с клеевыми слоями наибольшего диаметра. Цены в Москве зависят от количества реализуемой продукции.
В любом случае, в заключение стоит отметить, что использование термоусадочной трубки может продлить срок службы прилегающей проводки. Сложность монтажа компенсируется качеством.
